Layer for Vision?

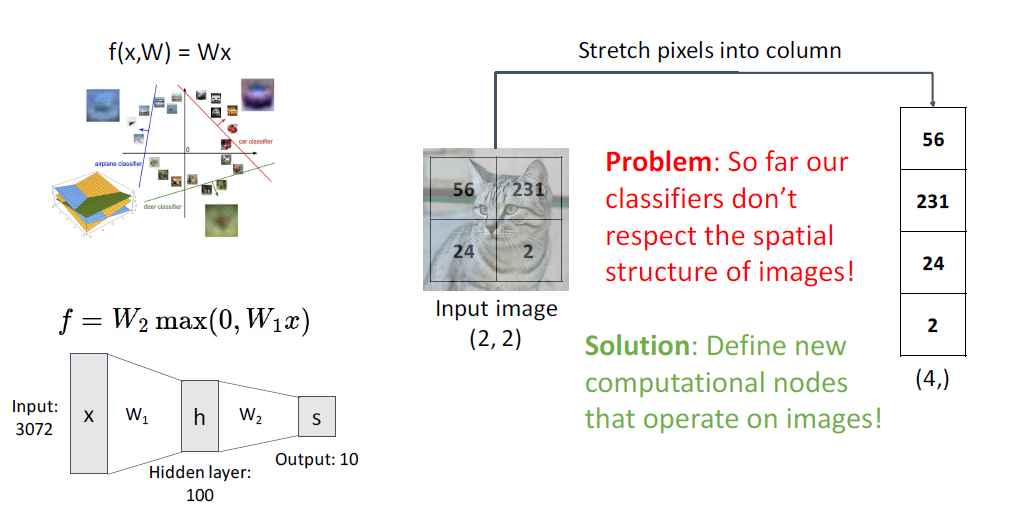

/assets/images/study_log/computer_vision/2025-05-28-CNN(ConvolutionNeuralNetwork)/image01.png

  • deep learning의 weight는 다수의 layers로 구성되어 있음
  • 그 중 가장 기본적인 형태가 지금까지 알아본 Linear Classifier, 즉 다항식(polynomial)임
  • 하지만 Linear Classifier의 경우 input이 1D 구조의 column vector 형태로 이루어져 있음
  • 이로 인해 이미지의 공간 정보(spatial data)를 담지 못하고, 이는 vision 인식에 치명적인 문제점임
  • 이 문제점을 해결하기 위해 CNN(Convolution Neural Network)가 제안됨
  • CNN(Convolution Neural Network)과 FCL(Fully Connected Layer)의 작동 방식은 작동방식은 기본적으로 비슷하나 구성이 바뀌었다고 이해하면 된다

kernel(filter)

출처: [https://medium.com/codex/kernels-filters-in-convolutional-neural-network-cnn-lets-talk-about-them-ee4e94f3319](https://medium.com/codex/kernels-filters-in-convolutional-neural-network-cnn-lets-talk-about-them-ee4e94f3319)

출처: https://medium.com/codex/kernels-filters-in-convolutional-neural-network-cnn-lets-talk-about-them-ee4e94f3319

  • kernel 또는 filter라는 용어를 사용
  • 크게 2가지를 생각하면 된다.
  1. filter라고 하면 포토샵에서 쓰는거 아닌가? 라고 생각할 수 있는데
    1. ㅇㅇ 그 필터 맞음
    2. 이미지를 보면서 특정 부분만 강조하거나 특징을 뽑아내는 역할
    3. 즉 이미지 각 부분의 특징을 추출해 다음 layer로 전달하는 역할을 함
  2. 신경망 입장에서
    1. FCL(Fully Connected Layer)의 weight와 비슷한 역할
    2. 즉, 고정된 필터가 아니라, 학습하면서 계속 바뀌는 필터
    3. 포토샵처럼 사람이 직접 만든 게 아니라, 데이터를 통해 최적의 filter를 알아서 학습(backpropagation)
  • kernel의 크기는 사용자가 임의로 정하며(hyperparameter)
  • 일반적으로 3x3, 5x5를 주로 사용
  • 필터를 통해 나온 layer를 feature map, activate function을 거친 layer를 activation map이라고 함

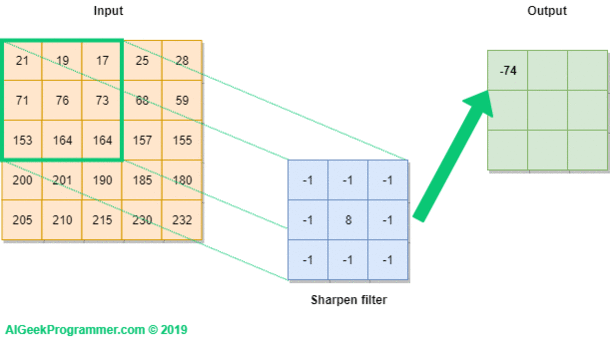

Slide

[https://commons.wikimedia.org/wiki/File:CNN-filter-animation-1.gif](https://commons.wikimedia.org/wiki/File:CNN-filter-animation-1.gif)

https://commons.wikimedia.org/wiki/File:CNN-filter-animation-1.gif

  • 일반적인 필터의 작동 방식과 동일
  • 일정한 임의의 크기의 필터를 내적(dot product)하여 하나의 픽셀 값으로 반환
  • 필터를 일정 간격(slide)으로 이동하여 output 도출
  • x와 y 방향의 slide 크기를 임의로 정할 수 있으나(hyperparameter)
    • x, y방향의 크기를 동일하게
    • slide=1로 설정하는게 일반적이다
  • 위 그림의 예시는
    • slide=1으로 설정한 예시이며
    • slide=2로 설정할 경우 가운데 작업을 생략하여 output에서 중간 십자가 모양을 제거한 모양이 됨

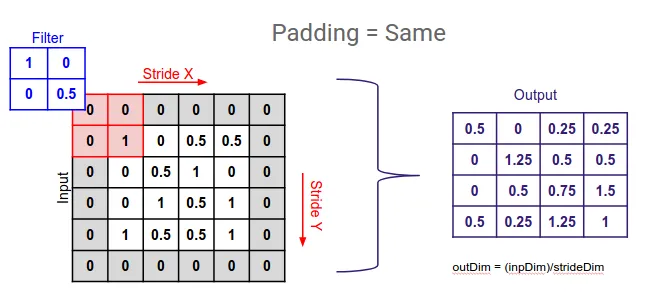

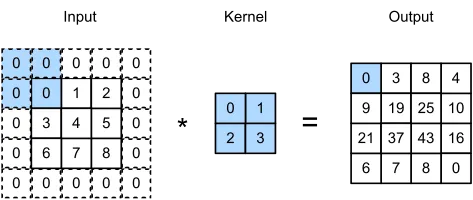

Padding

[https://ayeshmanthaperera.medium.com/what-is-padding-in-cnns-71b21fb0dd7](https://ayeshmanthaperera.medium.com/what-is-padding-in-cnns-71b21fb0dd7)

https://ayeshmanthaperera.medium.com/what-is-padding-in-cnns-71b21fb0dd7

  • 위 필터의 예시를 보면 뭔가 이상함을 느낄 것
  • 왜나하면 필터를 거칠수록 이미지의 크기가 줄어들기 때문
    • 이를 통해 이미지의 크기가 줄어들어 layer를 깊게 쌓지 못하고
    • 코너부분의 데이터가 왜곡되거나 소실하는 문제가 발생
  • 이를 방지하기 위해 위의 사진의 회색부분처럼 더미데이터를 추가하여 동일한 크기로 조절
  • 여러가지 종류가 있으나 0을 채우는 zero padding을 가장 많이 사용(예외는 아직 못봄 ㅇㅇ)

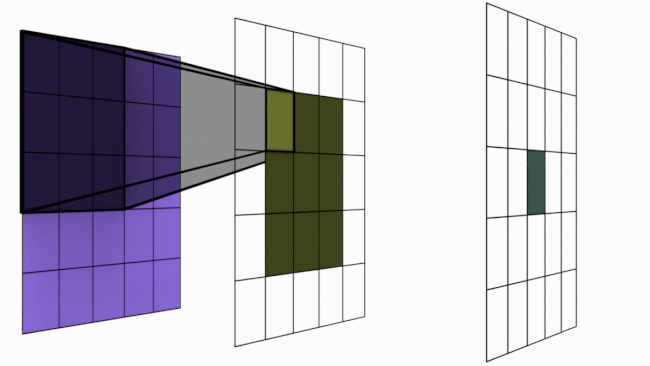

Receptive Fields

[https://www.linkedin.com/pulse/deep-learning-understanding-receptive-field-computer-n-bhatt](https://www.linkedin.com/pulse/deep-learning-understanding-receptive-field-computer-n-bhatt)

https://www.linkedin.com/pulse/deep-learning-understanding-receptive-field-computer-n-bhatt

  • 이제 위에서 설명한 개념들을 합쳐보자.

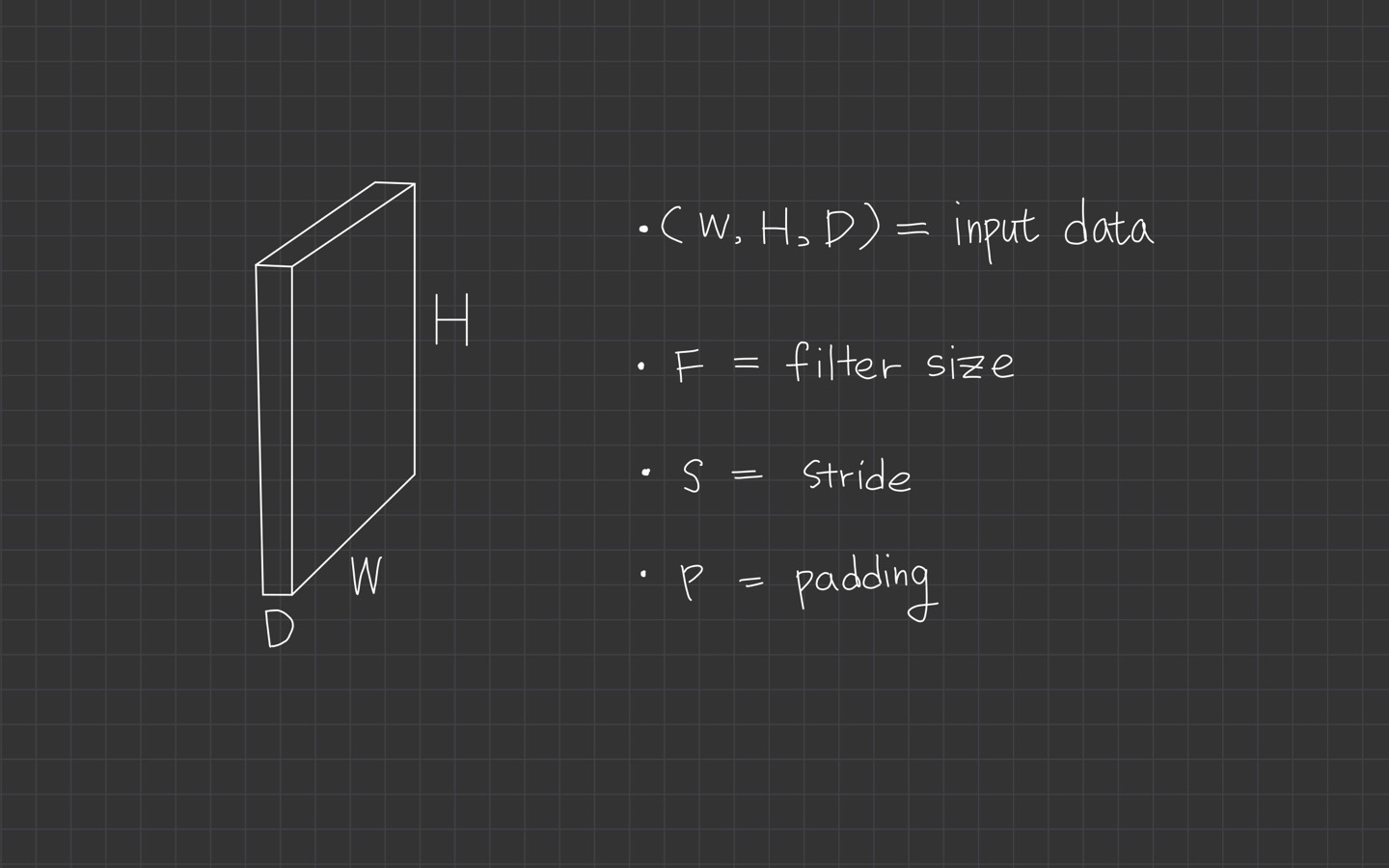

  • 우리는 kernel size, padding size, stride를 통해 output image의 크기(K)를 조절할 수 있다.

출처: [https://velog.io/@cha-suyeon/cs231n-5강-정리-Convolutional-Neural-Networks](https://velog.io/@cha-suyeon/cs231n-5%EA%B0%95-%EC%A0%95%EB%A6%AC-Convolutional-Neural-Networks)

출처: https://velog.io/@cha-suyeon/cs231n-5강-정리-Convolutional-Neural-Networks

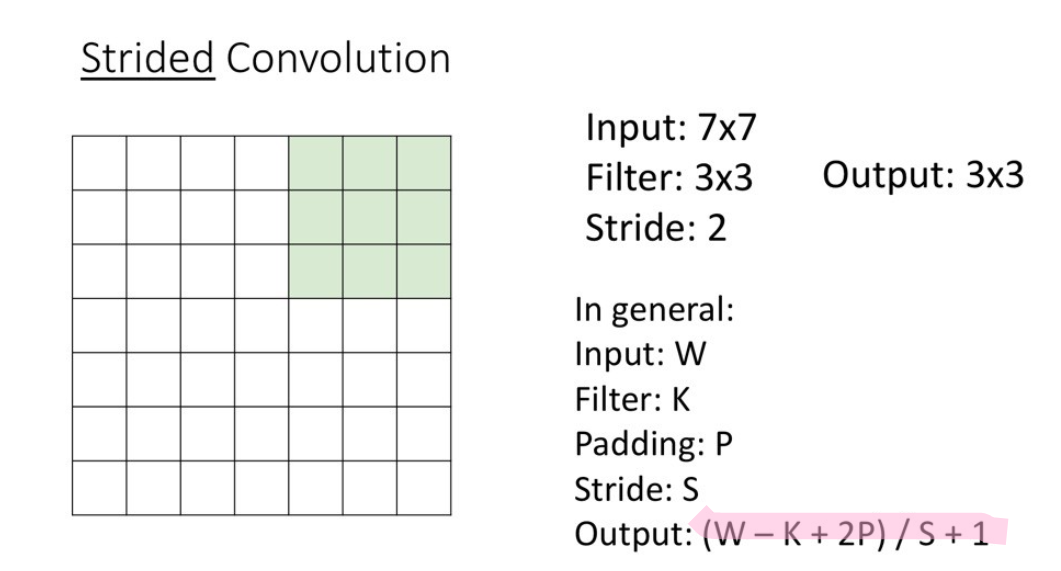

/assets/images/study_log/computer_vision/2025-05-28-CNN(Convolution Neural Network)/image01.png

  • 이때 W는 input image의 크기이며
  • 모든 hyperparmeter의 x, y축의 크기는 같다고 가정
  • input과 output의 크기가 같도록 padding 크기를 조절하는 것을 same padding이라 함
\[P = (K-1)/2\]
  • 식이 뭔가 복잡해보이지만 same padding의 의미정도만 이해하면 된다.

Convolution Layer

FCL와 같이 단순히 필터를 순서대로 처리하고 끝나면 좋겠지만 CNN에서는 depth라는 개념이 존재한다.

이로 인해 정보가 3차원 특성을 가지게 되며, 더욱 복잡한 특징을 띄게 된다.

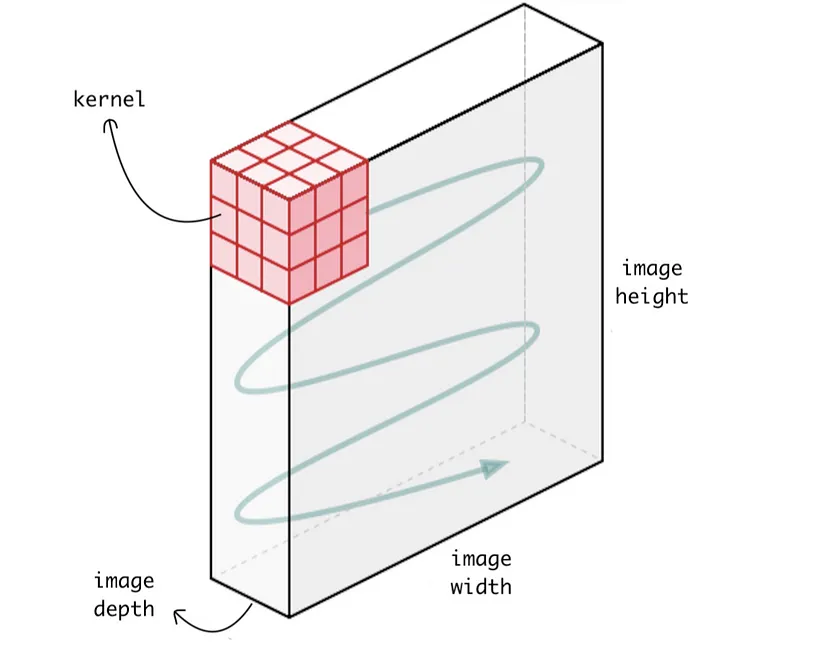

Channel, Depth

[https://medium.com/data-science/understanding-1d-and-3d-convolution-neural-network-keras-9d8f76e29610](https://medium.com/data-science/understanding-1d-and-3d-convolution-neural-network-keras-9d8f76e29610)

https://medium.com/data-science/understanding-1d-and-3d-convolution-neural-network-keras-9d8f76e29610

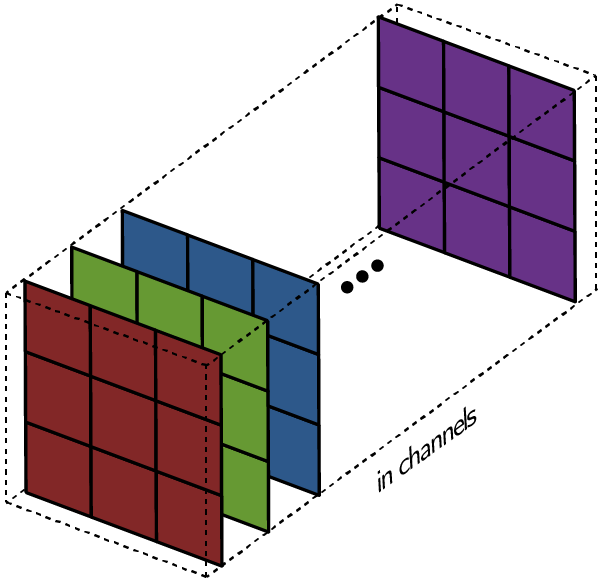

출처: [https://wikidocs.net/165405](https://wikidocs.net/165405)

출처: https://wikidocs.net/165405

  • 이미지는 단순한 2차원이 아닌 3차원으로 이루어져 있음
  • 일반적인 이미지는 R(Red), G(Green), B(Blue)라는 3가지 층(경우에 따라서는 +투명도)으로 구성
  • 이 때 하나의 층을 channel이라고 함
  • 결과적으로 channel의 개수를 depth라고 함

Filters K

  • CNN에서는 depth를 고정하지 않고 계속해서 변경해가며 사용한다.
  • 일반적으로는 input과 filter의 depth는 동일하게 설정

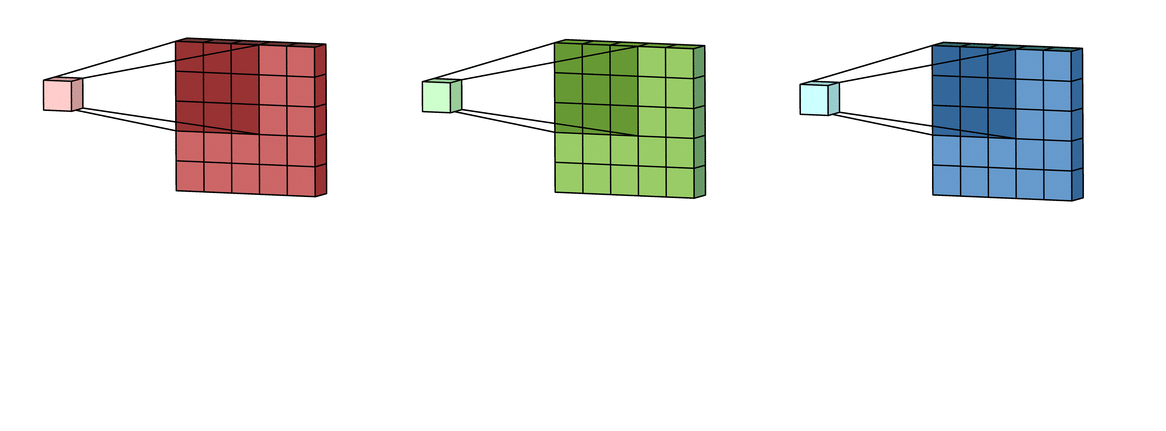

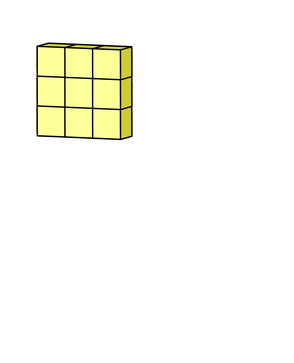

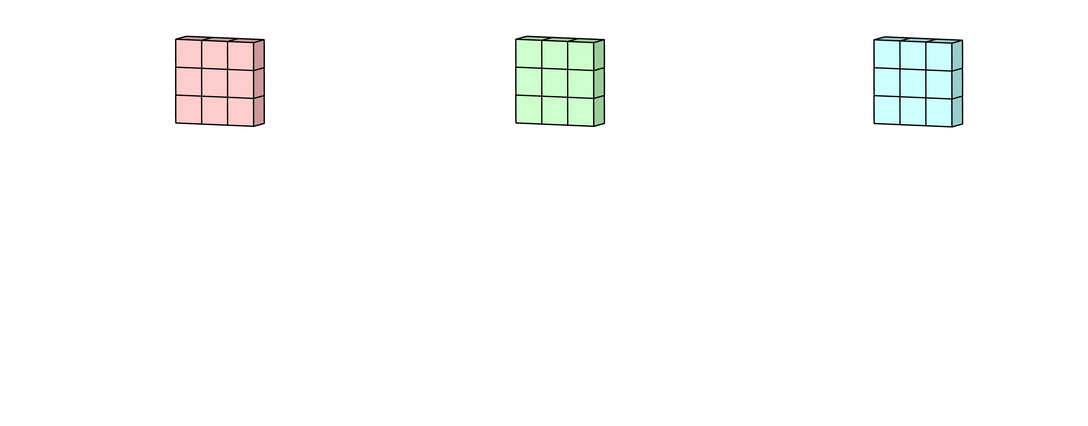

  • 연산 과정은 다음과 같다
  1. input과 kernel을 channel별로 연산
    1. 이때 5x5는 input image의 각 channel, 3x3은 kernel의 channel을 의미


2 연산 결과를 전부 더함


3 모든 픽셀에 상수(bias)를 더해준다. 일반적으로 모든 픽셀에 동일한 값을 더한다.

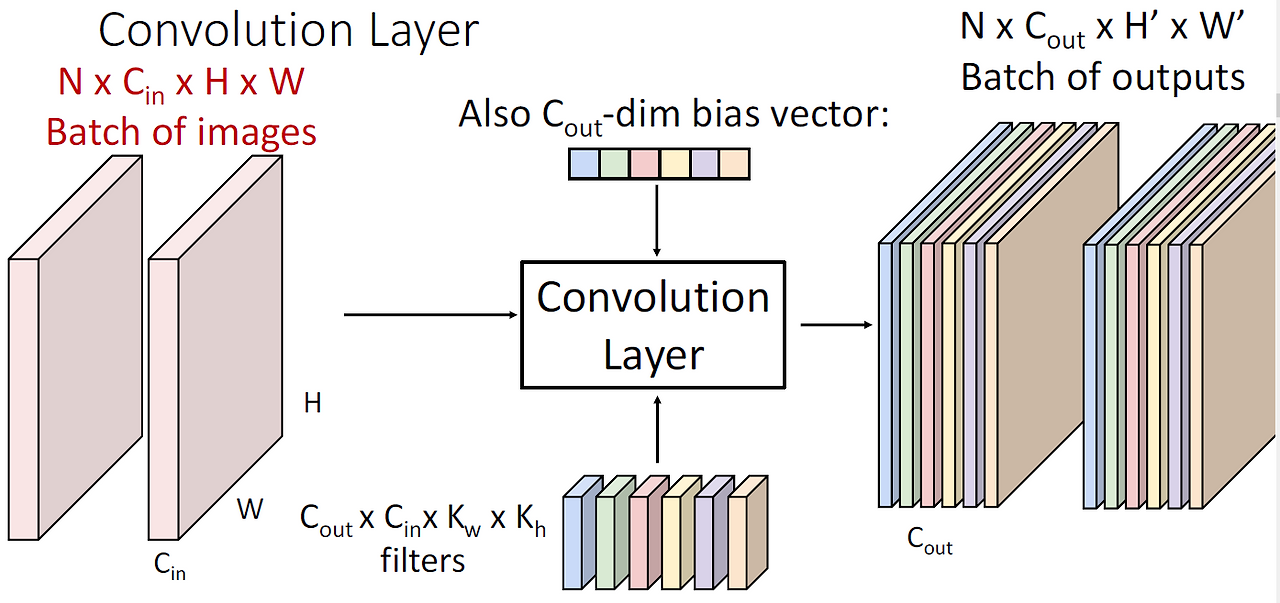

/assets/images/study_log/computer_vision/2025-05-28-CNN(Convolution Neural Network)/image01.png

  • 위 설명에서 보듯 하나의 kernel은 하나의 channel을 생성
  • 따라서 하나의 layer만 거처도 1개의 channel만을 가지게 되며, 이는 학습량과 성능의 저하를 의미함
  • 따라서 CNN에서는 다수의 filter를 사용하며, 사용한 필터의 개수를 K로 표현함
  • 결과적으로 output의 depth(\(C_{out}\))=K (input의 depth와 상관x)

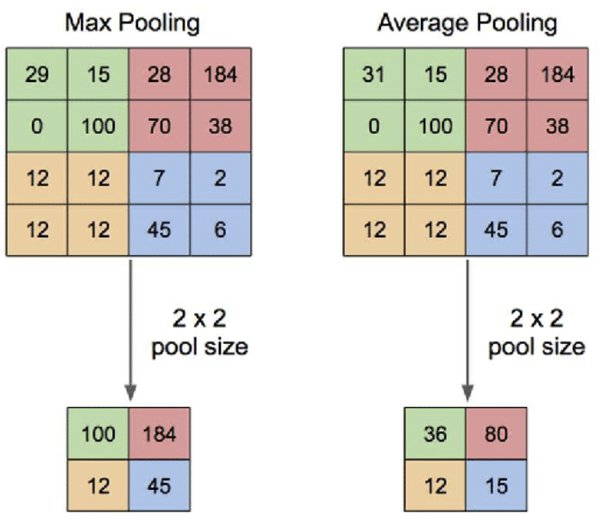

Pooling Layer

[https://www.quora.com/What-is-max-pooling-in-convolutional-neural-networks](https://www.quora.com/What-is-max-pooling-in-convolutional-neural-networks)

https://www.quora.com/What-is-max-pooling-in-convolutional-neural-networks

  • filter와 다르게 각 영역의 필요 정보만 추출
  • activate function 처리 이후 사용
  • filter와 다르게 channel별로 개별 적용(depth끼리의 연산x)
  • weight끼리 연산하는게 아닌 값을 단순히 추출하므로 hyperparmeter가 아님
  • 일반적으로 max pooling을 사용하며, 가아끄음 average pooling을 사용
구분 Max Pooling Average Pooling
원리 영역 내에서 가장 큰 값만 남김 영역 내 값들의 평균을 계산하여 남김
의미 가장 강하게 반응한 특징만 강조 전체적인 정보의 평균을 남김, 특징을 부드럽게 요약
특징 강조 강하게 반응한 feature만 남아서 더 뚜렷하게 전체 정보를 고르게 남기므로 세부 특징은 희석될 수 있음
잡음 대응 잡음이 가장 크면 그 값을 남기므로 잡음에 민감할 수 있음 잡음도 평균에 포함되므로 상대적으로 안정적
사용 예시 일반적인 CNN에서 가장 많이 사용 (특히 중간 레이어) GoogLeNet(Inception)에서 마지막 FCL 대체용 Global Average Pooling 사용
사용 목적 특징 강조, 크기 축소 크기 축소, 파라미터 감소, Overfitting 방지
대표 사용 위치 중간 feature map downsampling 마지막 layer 전 (GoogLeNet에서는 FCL 대신 사용)
장점 특징 강조가 강해 object detection 등에 유리 파라미터 수 감소, overfitting 방지, 네트워크 해석 가능성 향상
  • 왜 굳이 데이터 날려가며 pooling을 하냐 라고 생각할 수 있는데 다음과 같은 특징이 있다.
  1. 데이터 크기를 줄여서 계산을 더 빠르고 효율적으로 하기 위해
    • 가장 큰 목적
  2. 필터가 찾은 특징이 특정 위치에 덜 민감해지기 위해(translation invariance)
    • input으로 같은 물체를 사용하더라도 물체가 움직이면서 사진 내 위치가 변할 수 있음
    • 예를 들어 고양이 귀를 찾는 filter가 있다면 귀가 사진의 왼쪽에 있든 오른쪽에 있든 pooling을 통해 크기를 줄이고 나면, ‘귀가 있다는 정보만 남고, 어디에 있었는지까지는 신경 안 쓰게 되는 효과’가 있어. - by gpt
  3. 노이즈 같은 불필요한 정보는 줄이고 핵심 정보만 추출
